RCBO in Consumer Unit Installation Guide

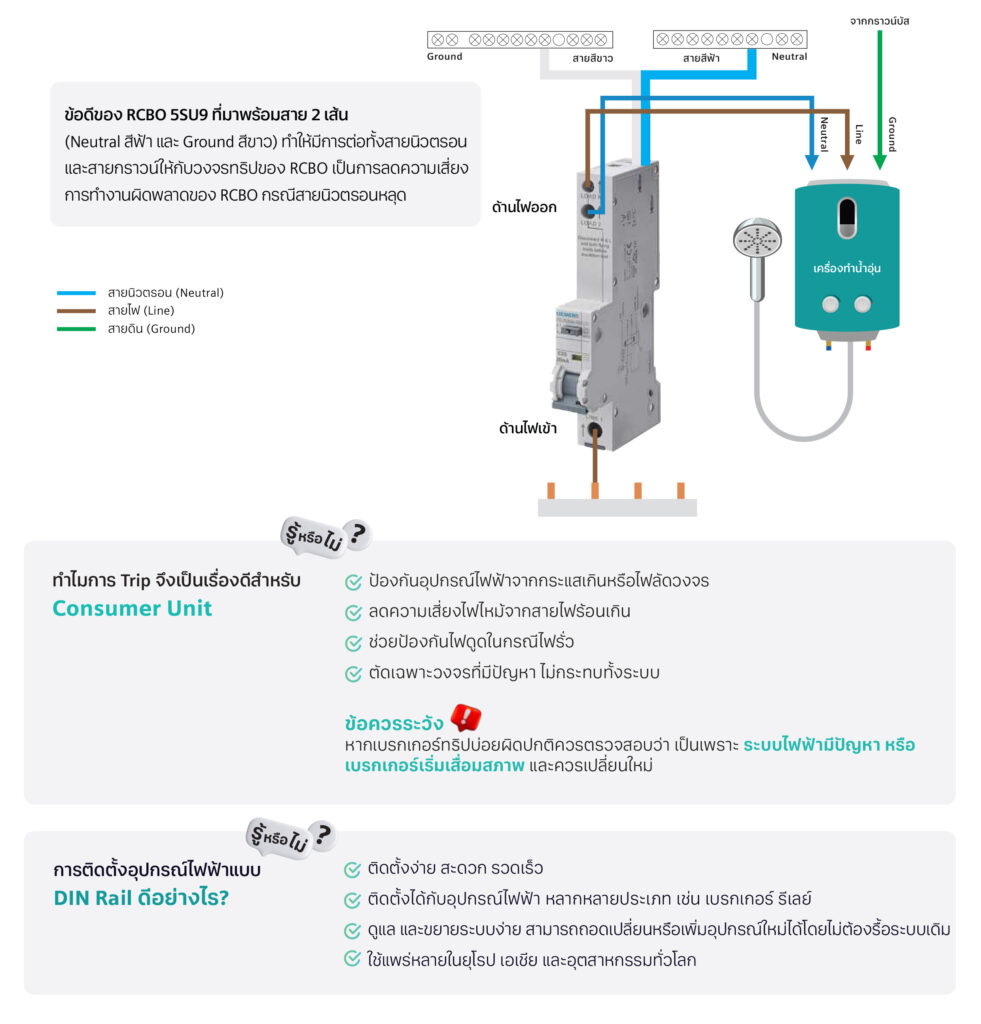

การติดตั้งเครื่องตัดไฟรั่ว (RCD) ชนิด (RCBO) แบบลูกย่อย 1P+N หางหนู
การติดตั้งเบรกเกอร์ลูกย่อย 1P+N หางหนูรุ่น 5SU9 สามารถทำได้โดย
1. สายไฟ (Line) ไฟเข้า RCBO ให้ต่อเข้าที่ขั้วไฟด้านล่างของ RCBO
2. สายไฟ (Line) และสายนิวตรอน (Neutral) ด้านไฟออกที่ไปยังอุปกรณ์ไฟฟ้า ให้ต่อจากขั้วไฟด้านบนของ RCBO
3. สายสีฟ้าที่มากับ RCBO ให้ต่อเข้ากับ นิวตรอนบัส
4. สายสีขาวที่มากับ RCBO ให้ต่อเข้ากับ กราวน์บัส
กลุ่มผลิตภัณฑ์เบรกเกอร์ลูกย่อย

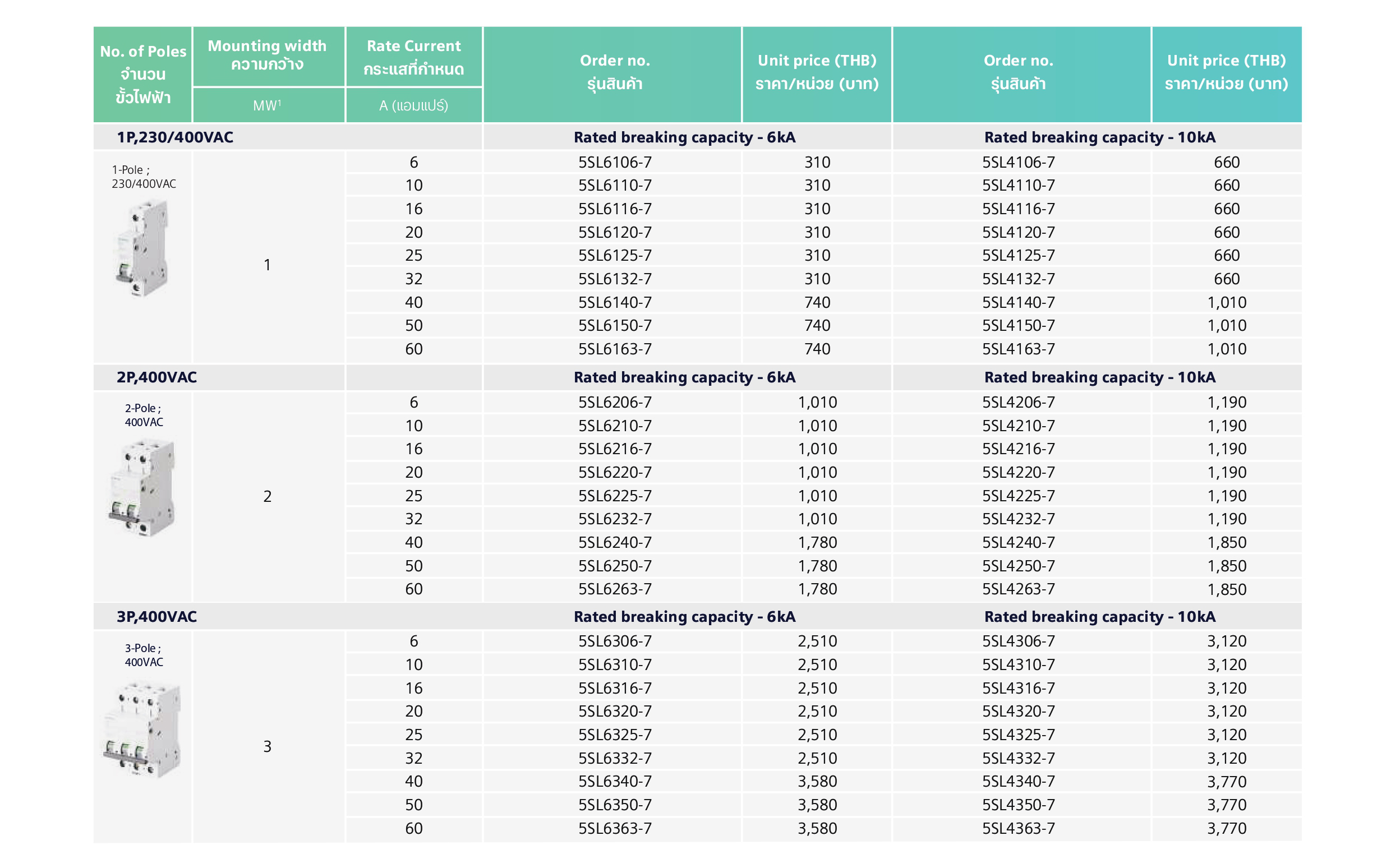

Standard: IEC60898-1 (Characteristic: C curve) 5SL Series
Standard: IEC60898-1 (Characteristic: C curve)

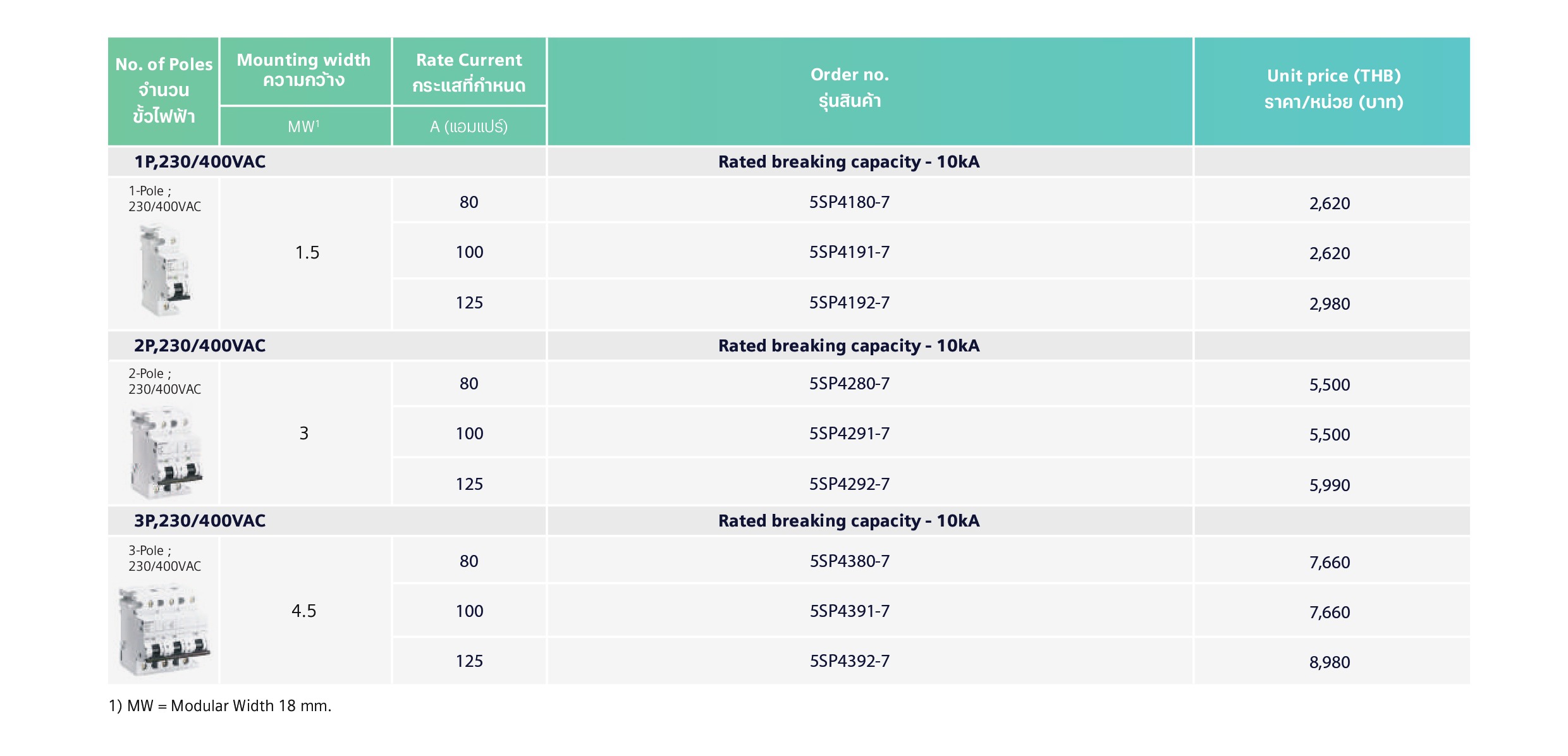

5SP Series (MCB high current)
Standard: IEC60898-1 (Characteristic: C curve)

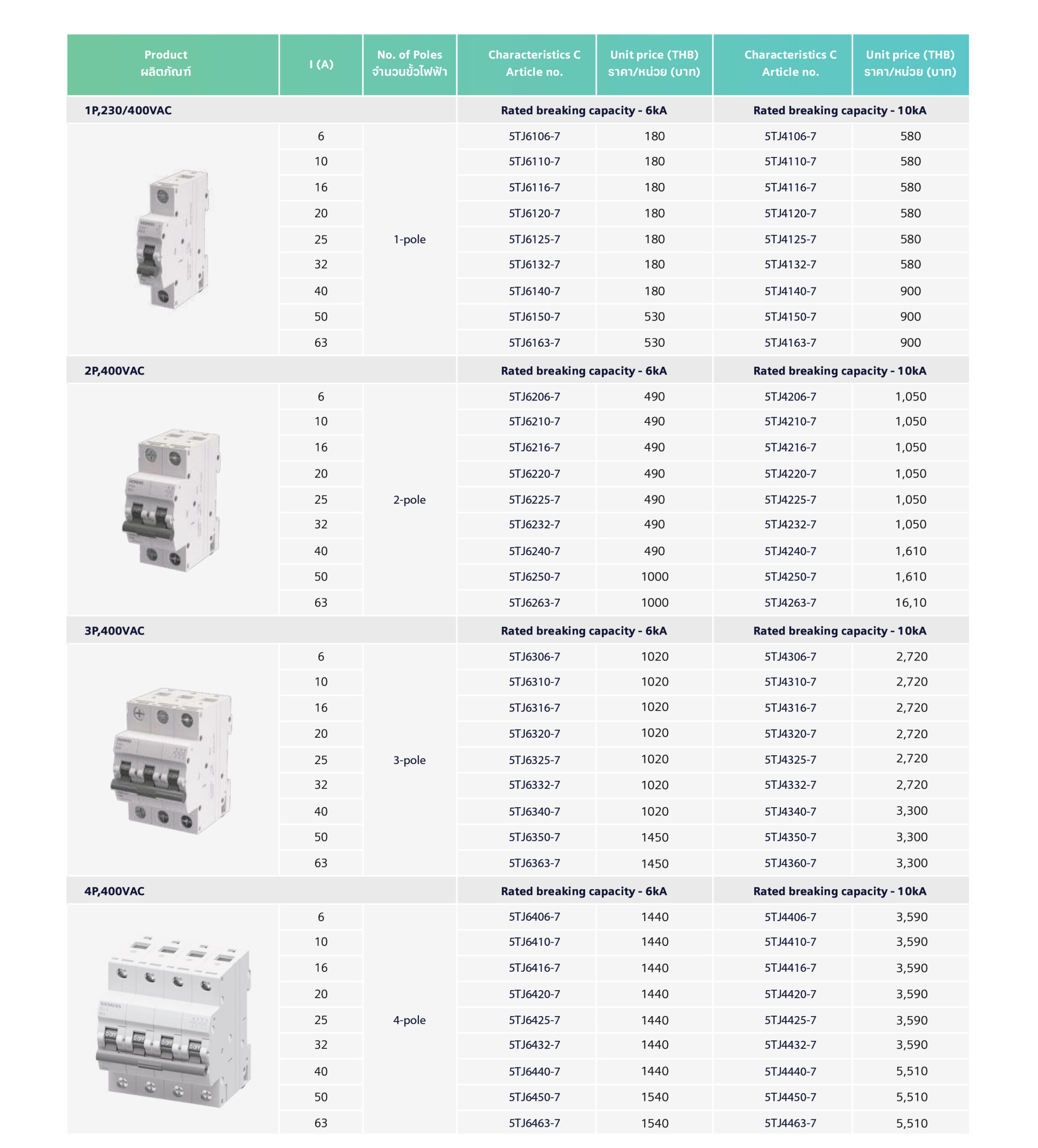

5TJ Series
กลุ่มผลิตภัณฑ์เบรกเกอร์กันไฟดูด-ไฟรั่ว

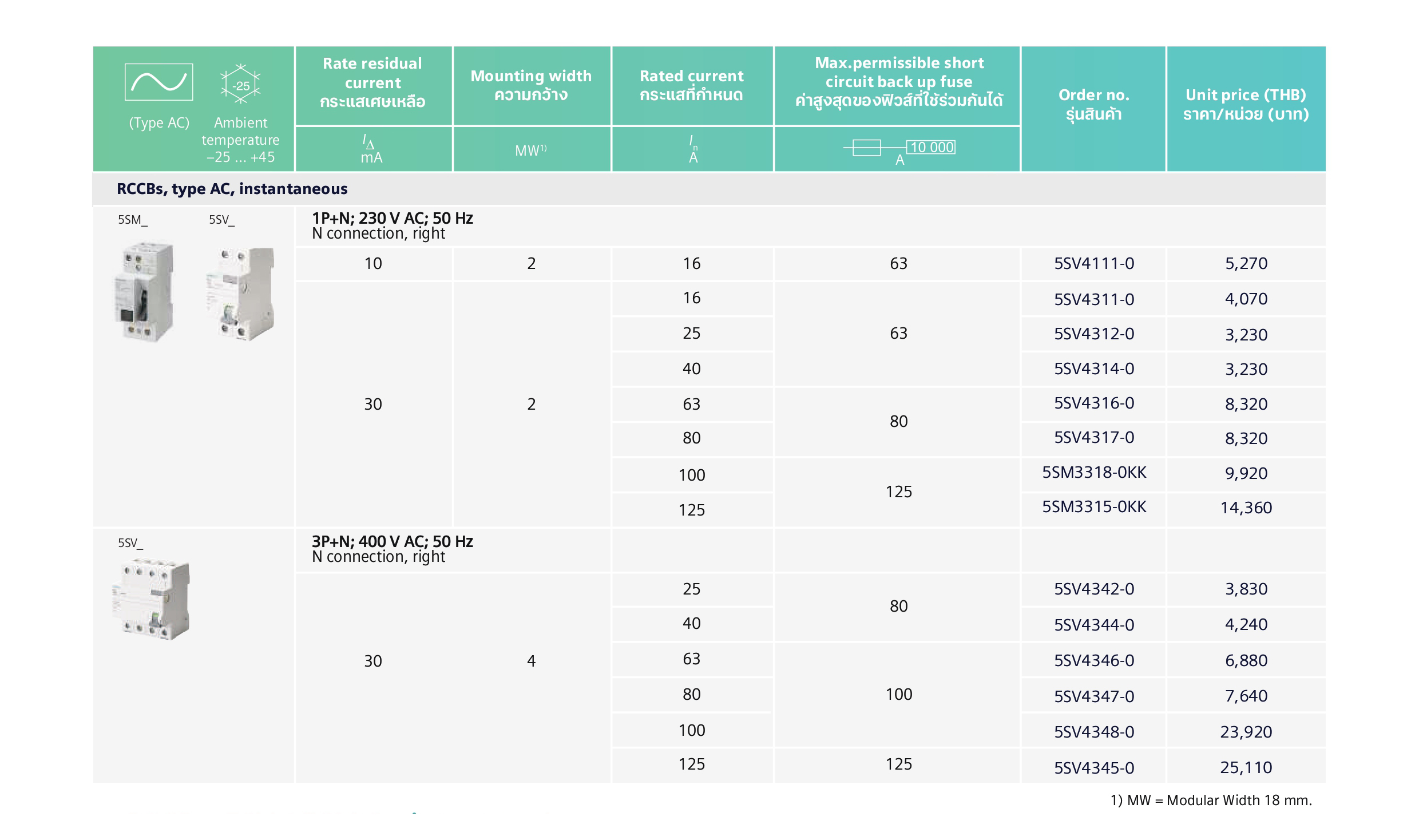

RCCB, 5SV / 5SM Series : Type AC

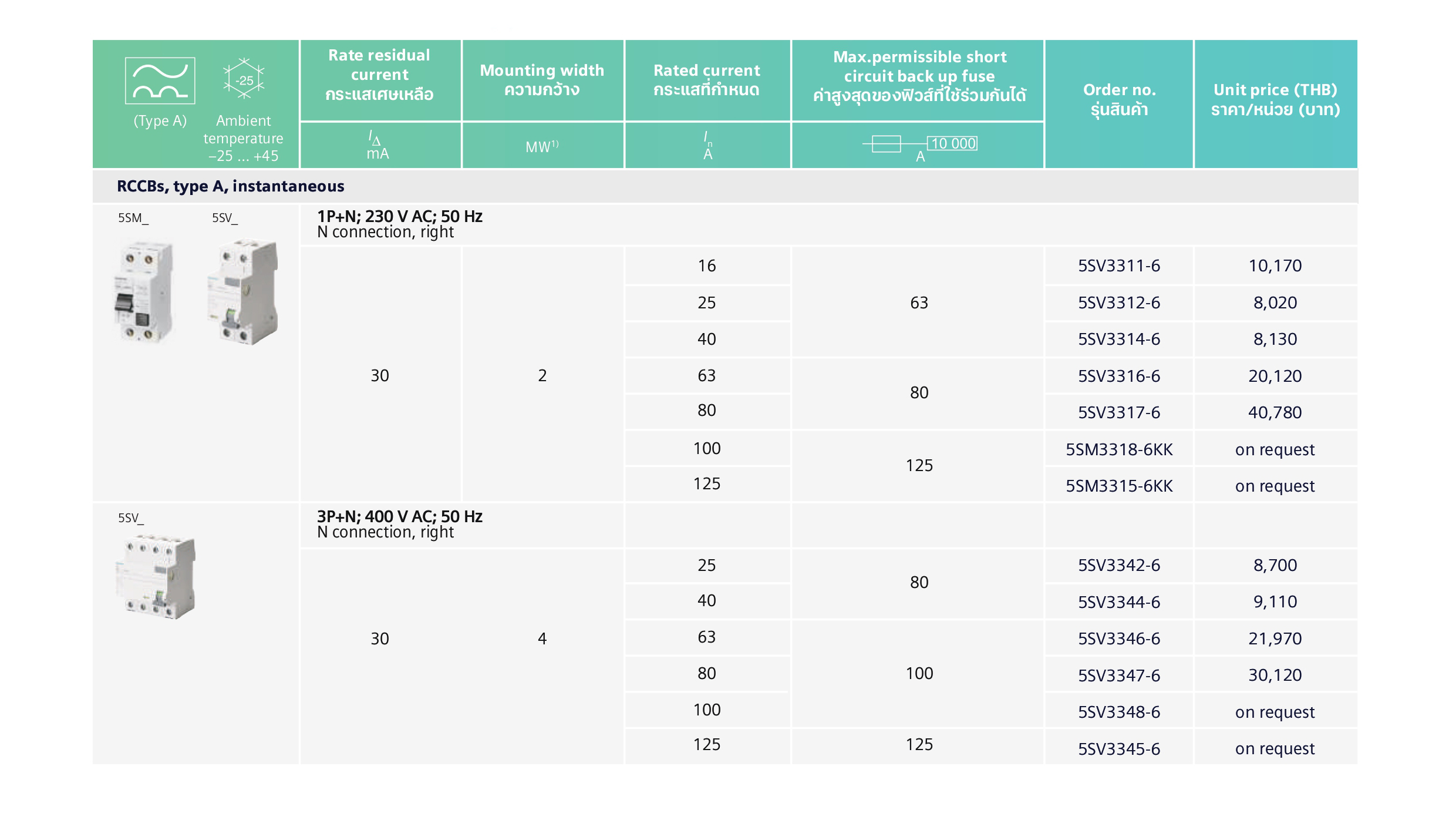

RCCBs, 5SV / 5SM Series : type A
